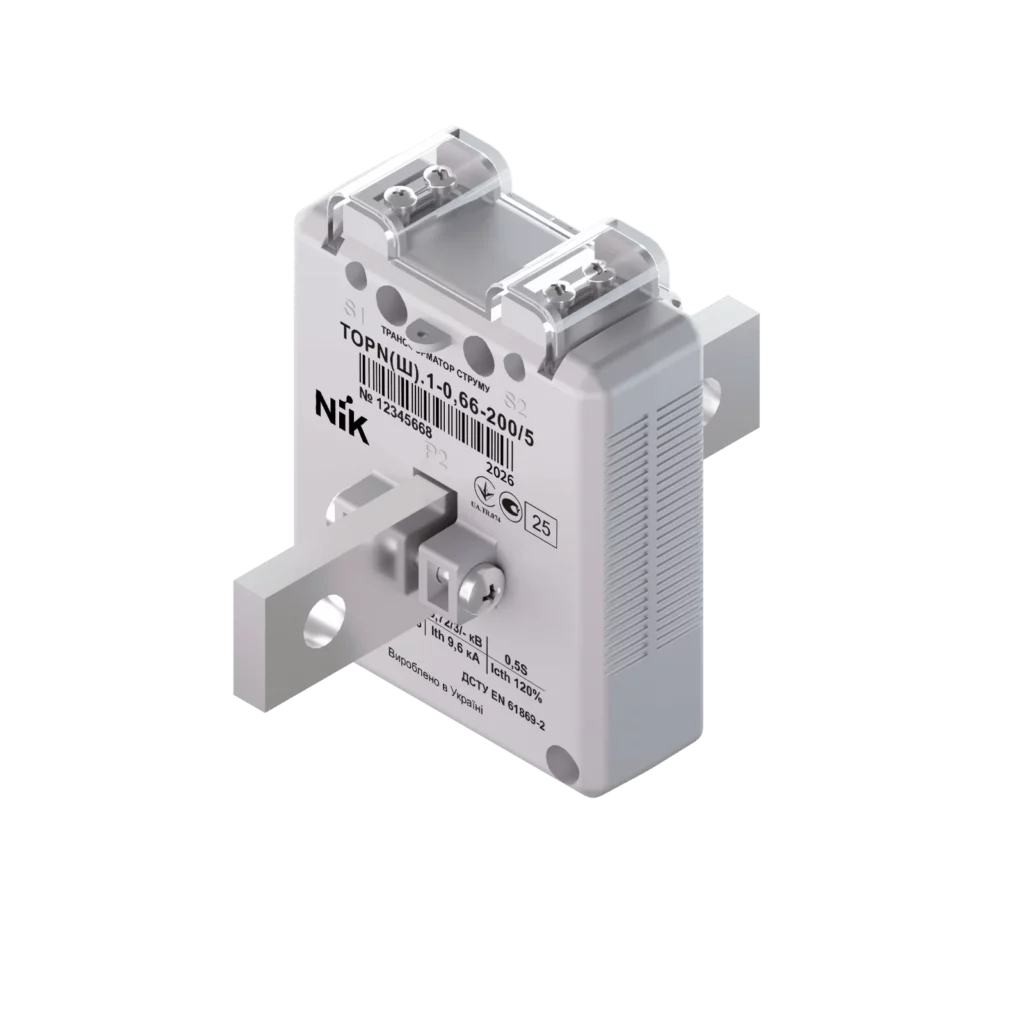

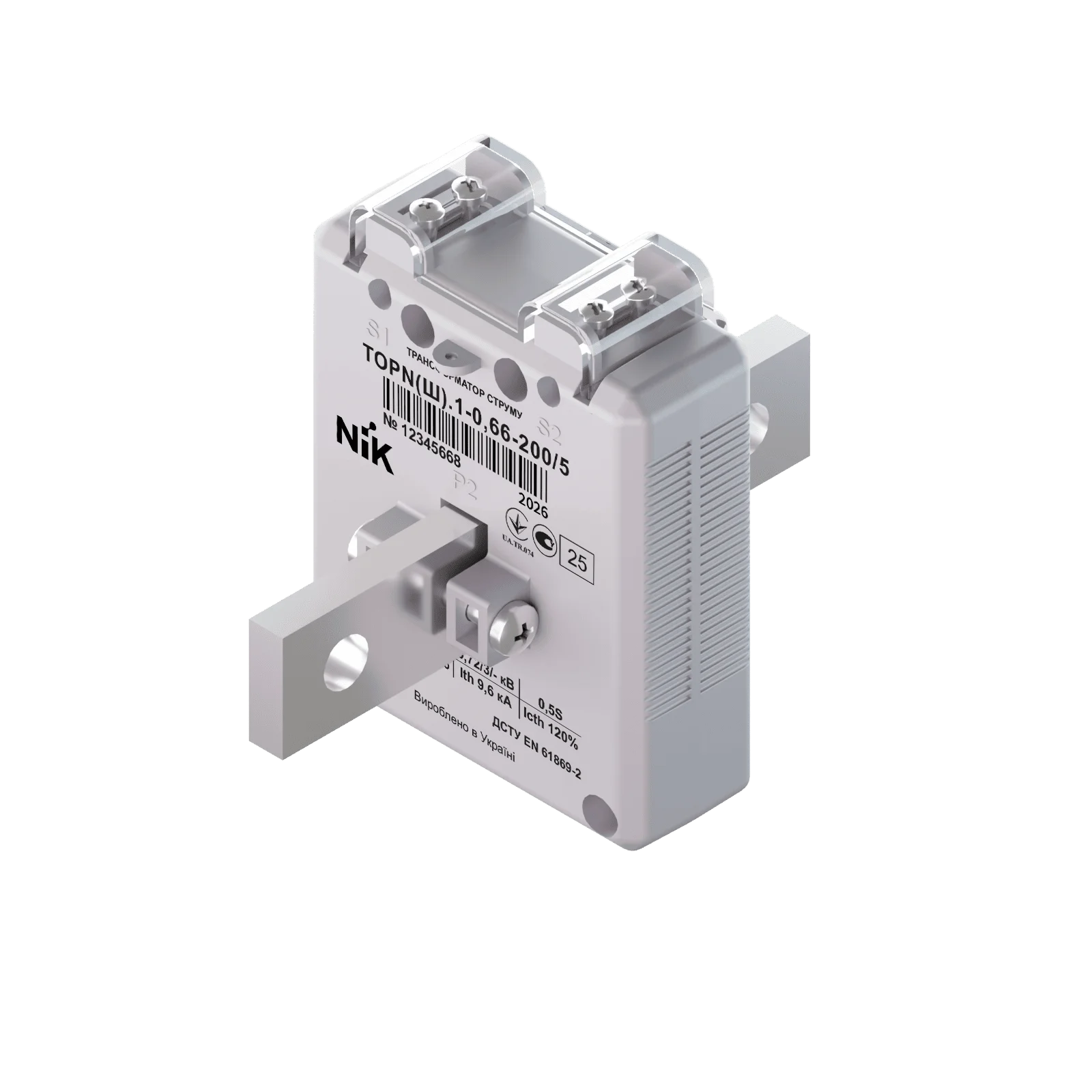

TOPN(Ш)-0,66
Вимірювальний трансформатор струму
Сертифікати та стандарти
Сертифікат компанії
- ISO 9001:2015 Система управління якістю. Що означає цей стандарт →
- ISO 14001:2015 Система екологічного менеджменту. Що означає цей стандарт →
- ISO 27001:2022 Система управління інформаційною безпекою. Що означає цей стандарт →
Особливості
- Прозора пломбована кришка
- Лазерне маркування корпусу
Звʼязатися із менеджером
Запитання щодо товару: TOPN(Ш)-0,66
Опис TOPN(Ш)-0,66

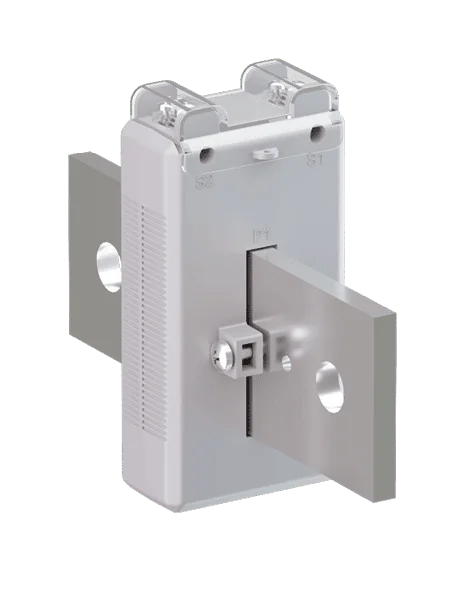

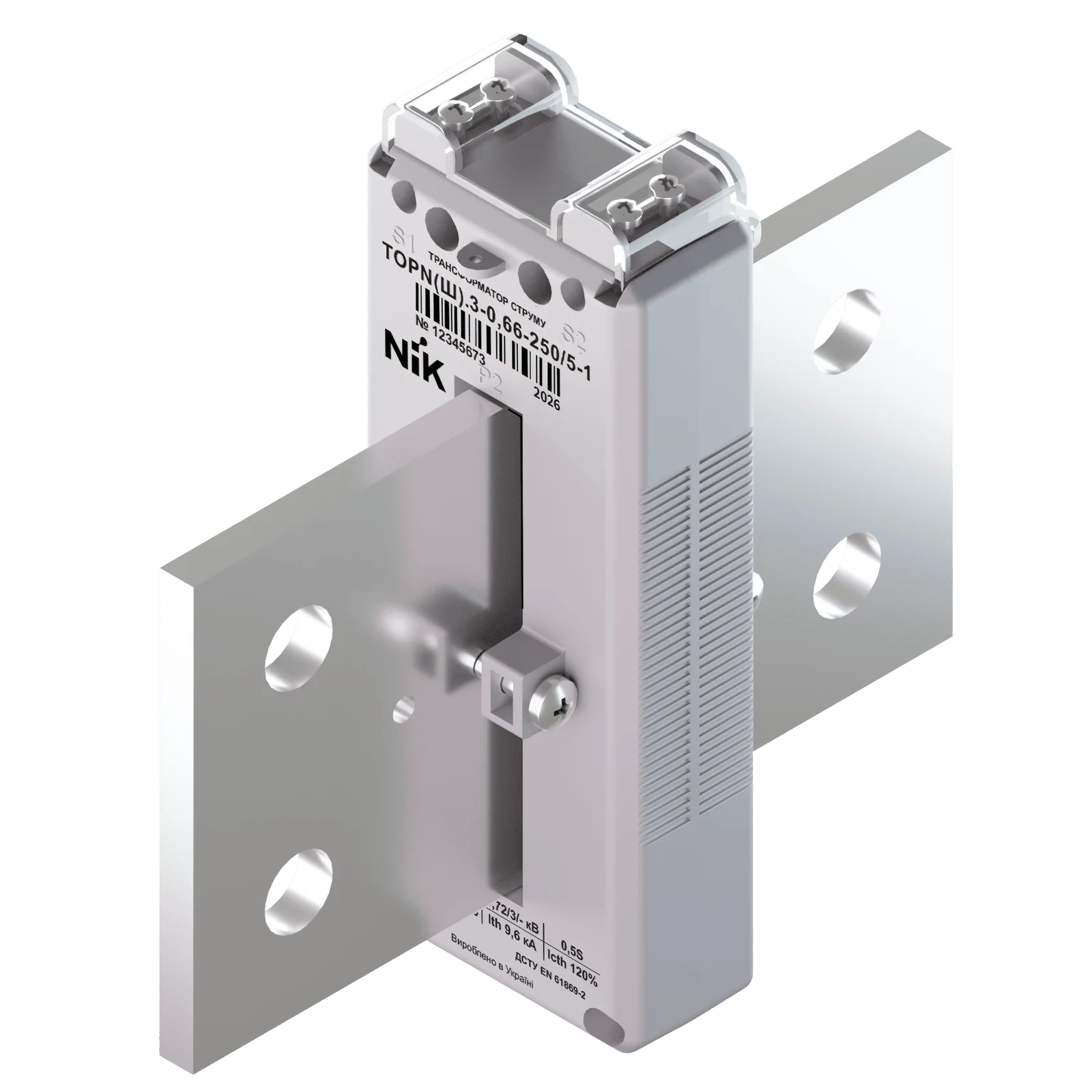

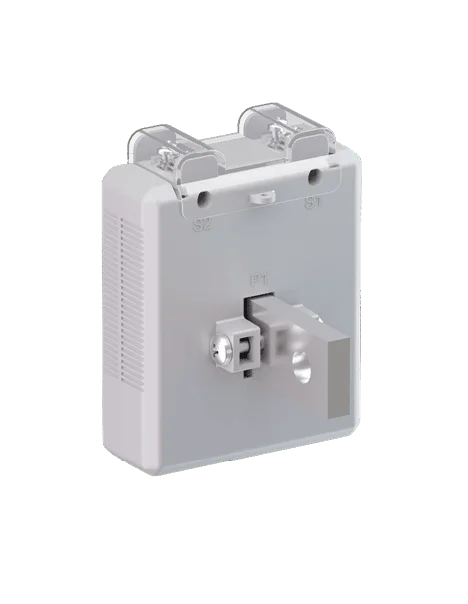

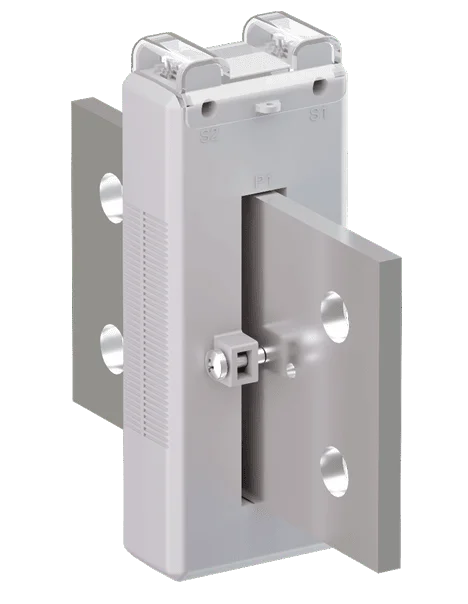

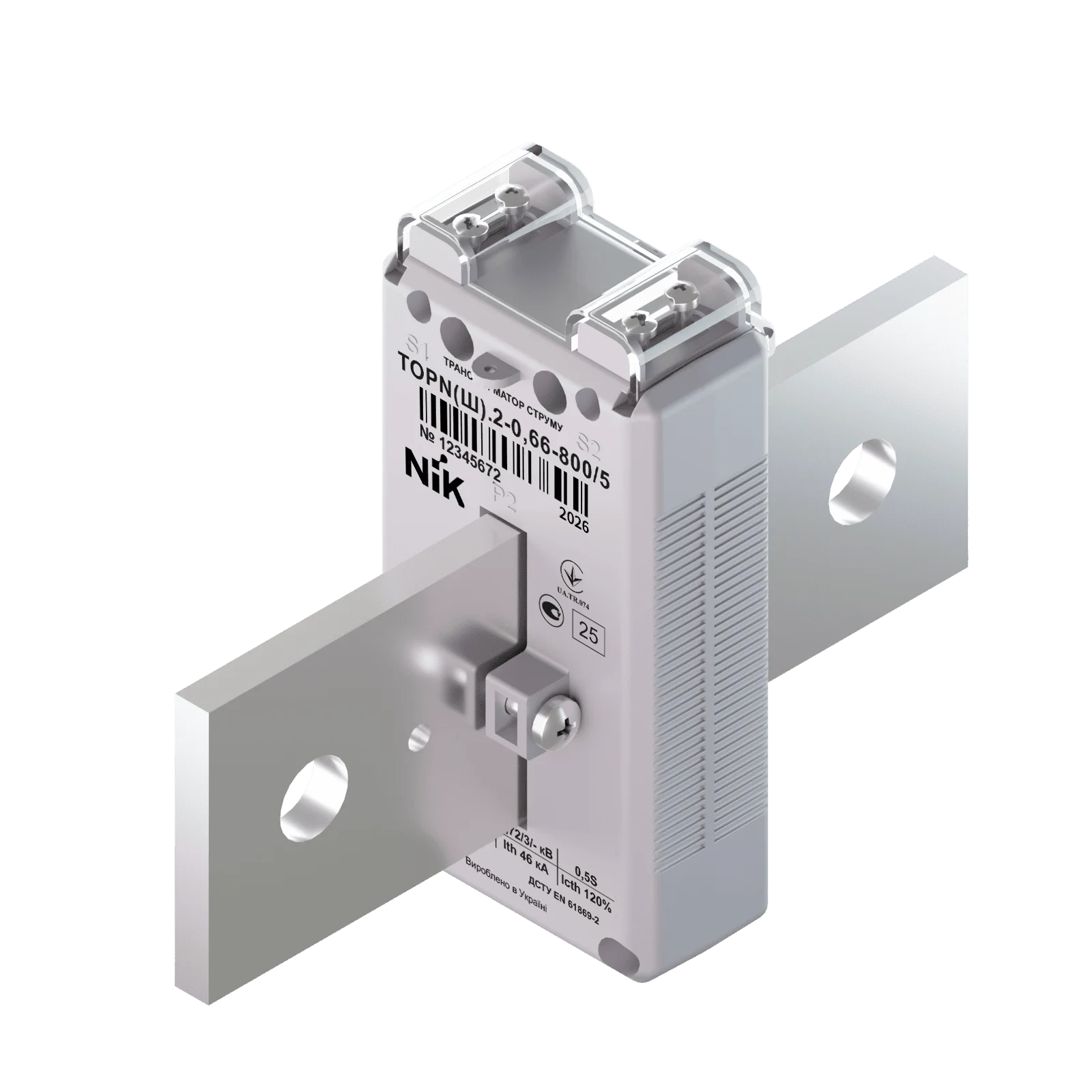

TOPN(Ш)-0,66 — вимірювальний трансформатор струму розширеного діапазону номіналів (до 2000 А), призначений для передачі сигналу вимірювальної інформації вимірювальним приладам в установках змінного струму до 0,66 кВ. Доступний у трьох варіантах корпусу залежно від номінального струму.
Технічні характеристики TOPN(Ш)-0,66
| Номінальна напруга | 0,66 кВ |
|---|---|
| Найвища напруга обладнання | 0,72 кВ |
| Номінальний рівень ізоляції | 3 кВ |
| Номінальна первинна сила струму | 100 ... 2000 А |
| Номінальна вторинна сила струму | 5 А |
| Номінальна частота напруги мережі | 50 Гц |
| Номінальне вторинне навантаження (cosφ=0,8) | 5 ВА |
| Клас точності | 0,5 S |
| Номінальний коефіцієнт безпеки приладів FS (не більше 5) | 5 |
| Термічний клас ізоляції | E |
| Міжповірочний інтервал | 16 років |
| Робочий діапазон температури | -45 ... +40 °C |
Розшифровка коду замовлення
Позначення моделі
TOPN
| Розряд коду | Можливі значення та їх розшифровка |
|---|---|
Номінальна первинна сила струму
|
100А; 150А; 200А; 250А; 300А; 350А; 400А; 500А; 600А; 800А; 1000А; 1200А; 1500А; 2000А |

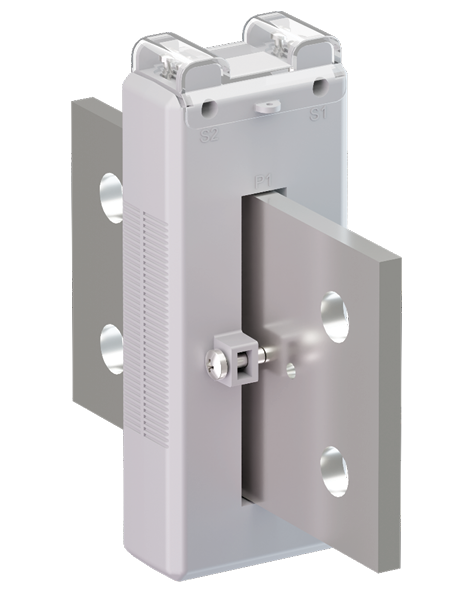

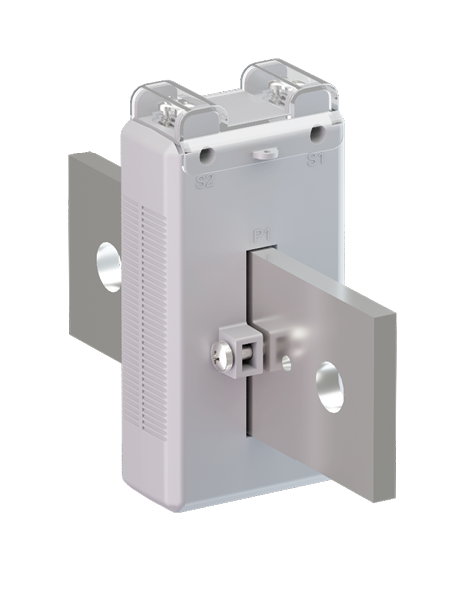

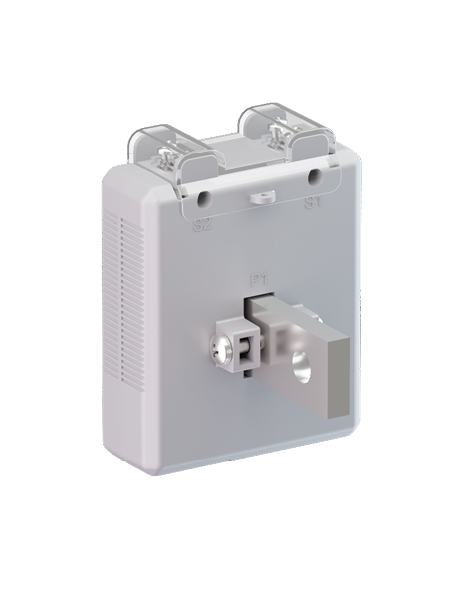

Виконання корпуса
|
1 — малий, отвір під шину 26×11; 2 — середній, отвір 61×11; 3 — великий, отвір 101×16 (доступність залежить від номіналу) |
Термостійкість (1 с) за номіналом
|
від 9,6 кА (100–250А) до 115 кА (1500–2000А) |
Матеріал і маса шини за номіналом
|
від 60 г (алюміній, 100–400А) до 1540 г (мідь, 1500–2000А) — повна таблиця виконань за номіналами наведена в джерелі |
