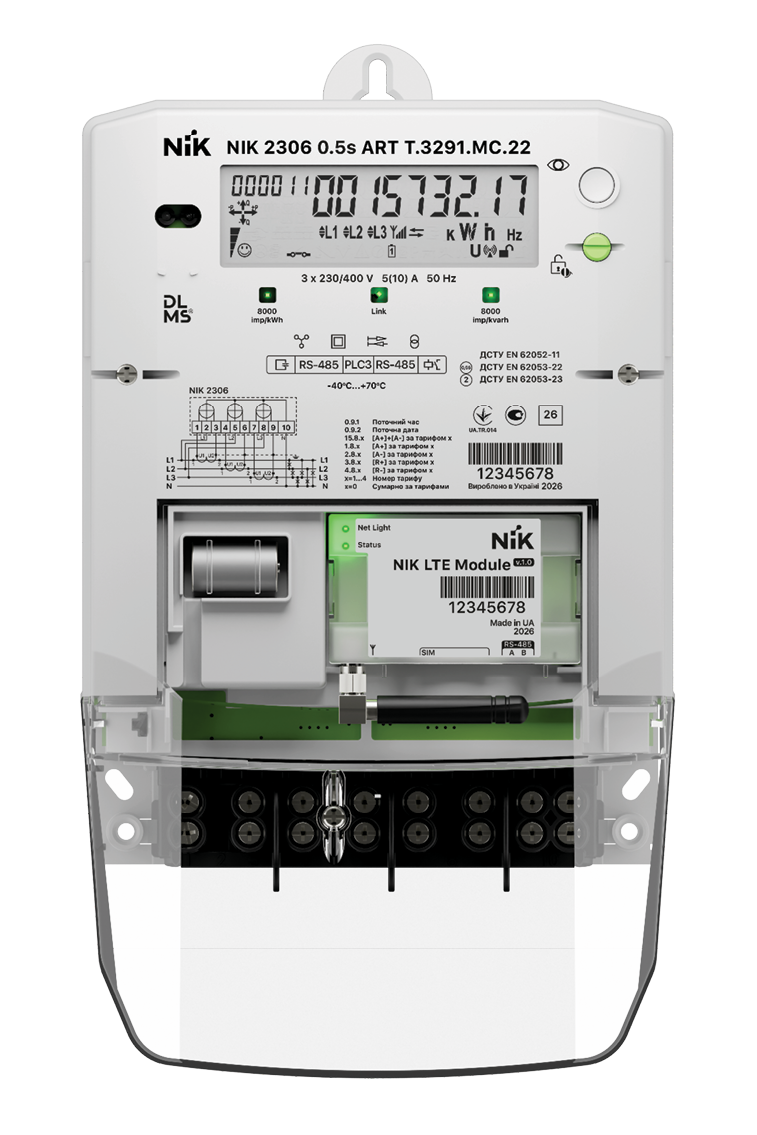

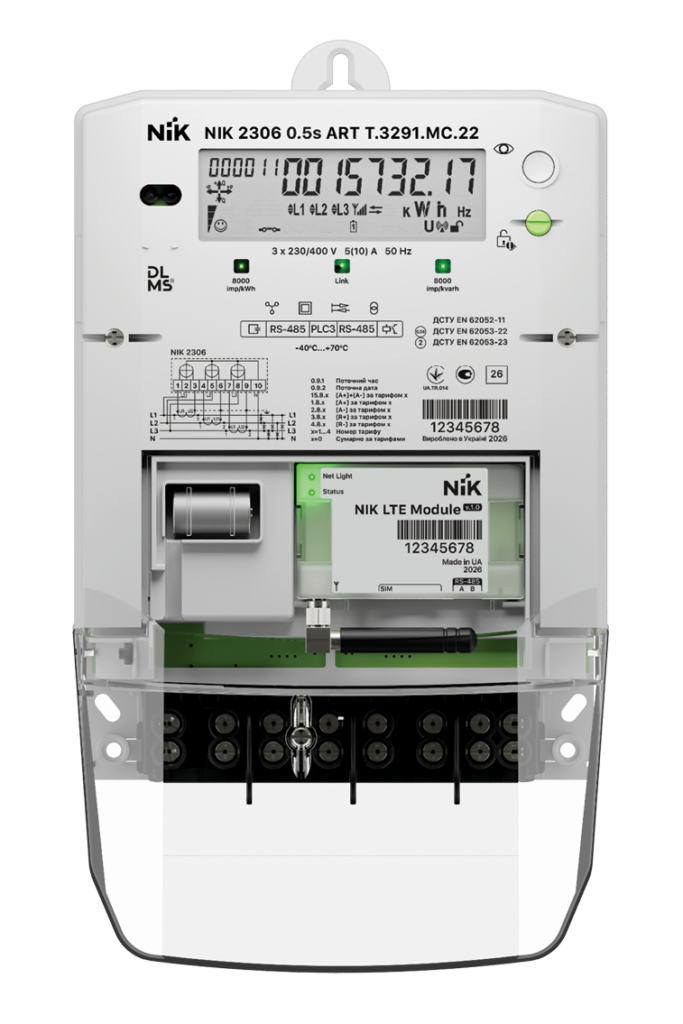

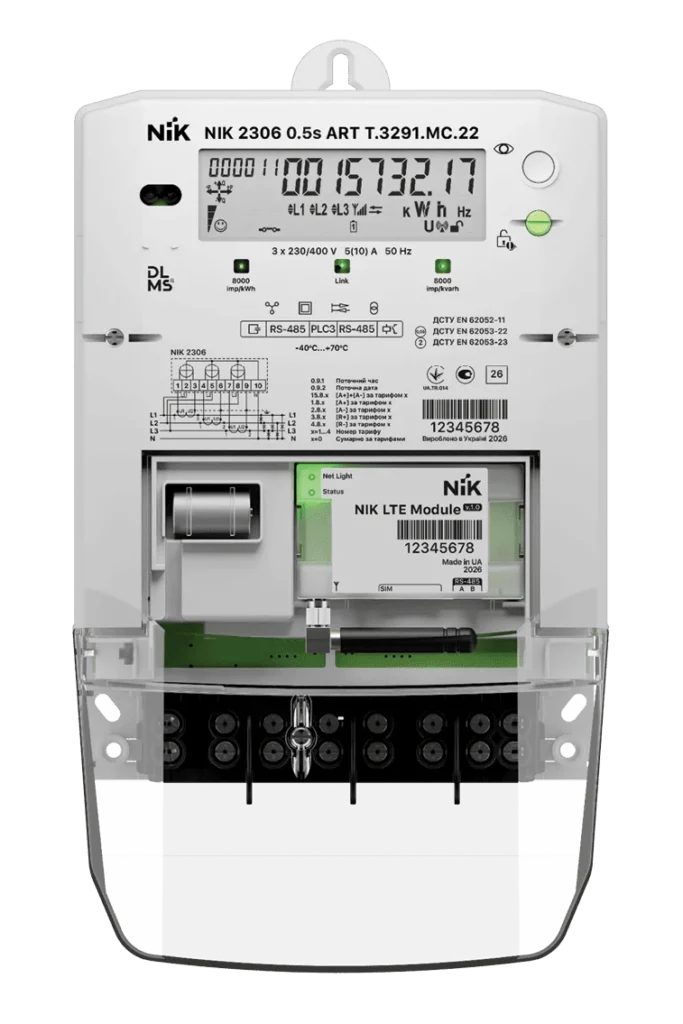

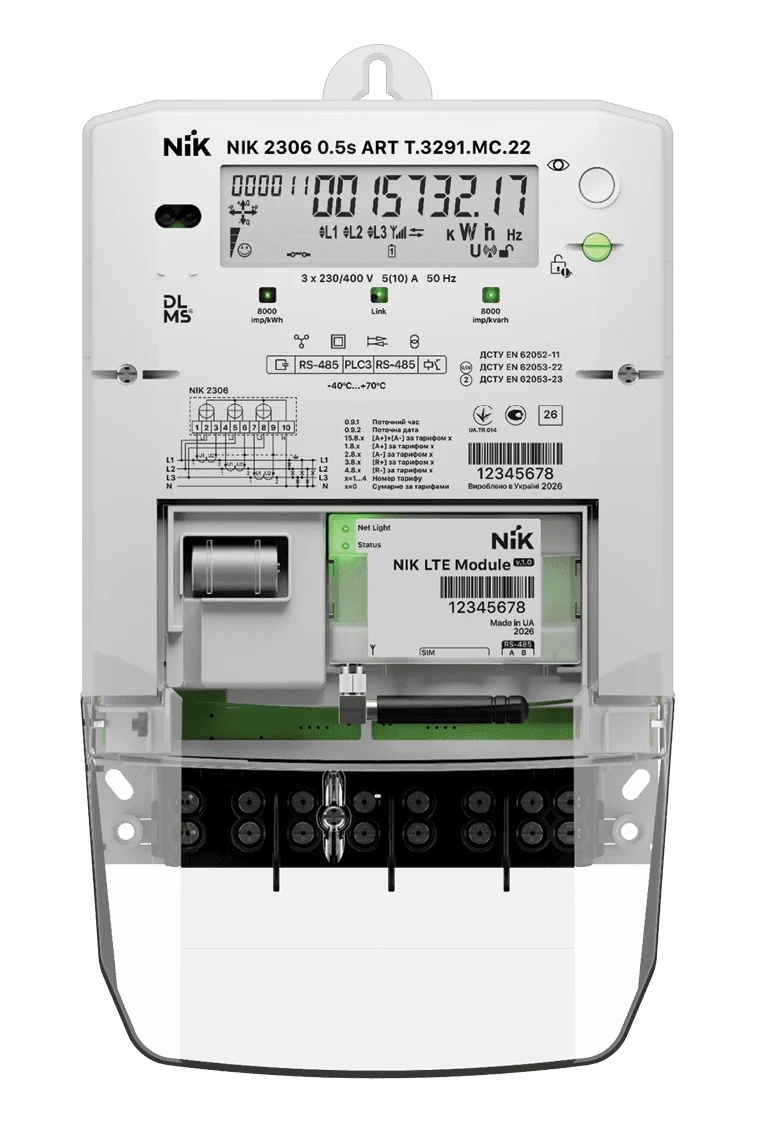

NIK 2306

NIK 2306

Лічильник електроенергії трифазний

Канали передачі даних

  • RS-485 Промисловий послідовний інтерфейс для підключення приладів у шину. Показати всі товари з цим параметром
  • PLC Передача даних по силовій лінії електромережі. Показати всі товари з цим параметром
  • Bluetooth Локальний бездротовий зв'язок з мобільним пристроєм. Показати всі товари з цим параметром
  • 4G LTE Швидкісний мобільний зв'язок четвертого покоління. Показати всі товари з цим параметром

Сертифікати та стандарти

Національний стандарт
  • ДСТУ EN IEC 62053-21 Лічильники активної енергії, класи точності 1 і 2. Показати всі товари з цим параметром
  • ДСТУ EN IEC 62053-22 Лічильники активної енергії, класи точності 0,2S і 0,5S. Показати всі товари з цим параметром
  • ДСТУ EN IEC 62053-23 Лічильники реактивної енергії, класи точності 2 і 3. Показати всі товари з цим параметром
Сертифікат компанії
  • ISO 9001:2015 Система управління якістю. Що означає цей стандарт →
  • ISO 14001:2015 Система екологічного менеджменту. Що означає цей стандарт →
  • ISO 27001:2022 Система управління інформаційною безпекою. Що означає цей стандарт →

Особливості

  • 2 вимірювальні елементи
  • Датчики втручання
  • Контроль якості напруги
  • Перемикач керування живленням
  • Монтаж на DIN-рейку
  • Батарейний режим
  • Шифрування даних
  • Дистанційне управління
  • Прозора клемна кришка (опціонально)

Опис NIK 2306

NIK 2306 — трифазний лічильник для монтажу на DIN-рейку з підтримкою зовнішніх комунікаційних модулів за принципом Plug&Play (NIK LTE, PLC PRIME HYBRID). Забезпечує контроль якості напруги, захист від втручання, шифрування даних і дистанційне управління.

Технічні характеристики NIK 2306

Клас точності (активна енергія) 1 / 0,5 S (ДСТУ EN IEC 62053-21 / 62053-22)
Клас точності (реактивна енергія) 2 (ДСТУ EN IEC 62053-23)
Номінальна напруга (залежно від модифікації) 3х220/380; 3х230/400; 3х240/416 В; 3х57,7/100…3х240/416 В; 3х57,7/100 В
Допустиме відхилення напруги -20 ... +15%
Стартовий струм, активна енергія (пряме/трансформаторне) 12,5 мА / 10 мА
Стартовий струм, реактивна енергія (пряме/трансформаторне) 15,6 мА / 15 мА
Номінальний струм 5 А
Мінімальний струм, активна енергія (пряме/трансформаторне) 0,25 А / 0,05 А
Мінімальний струм, реактивна енергія (пряме/трансформаторне) 0,25 А / 0,1 А
Максимальний струм 10; 80; 120 A
Стала лічильника (активна / реактивна) 8000 імп/(кВт·год) / 8000 імп/(квар·год)
Потужність споживання в колах напруги по фазі 13 ВА (3 Вт)
Потужність споживання в колах струму по фазі 0,05 ВА
Номінальна частота напруги мережі 50 Гц
Кількість розрядів РКІ 6+3 або 7+2
Похибка вбудованого годинника, не більше ± 0,5 с/добу
Міжповірочний інтервал 10 років
Робоча температура -40 ... +70 °C
Ступінь захисту IP54
Клас за зовнішніми механічними умовами М2
Клас за зовнішніми електромагнітними умовами Е2
Середній термін служби понад 24 роки
Вага, не більше 1,6 кг

Розшифровка коду замовлення

Позначення моделі NIK 2306.T X X X X X.3

Розряд коду Можливі значення та їх розшифровка
Номінальна напруга 1 — 3х220/380 В; 2 — 3х230/400 В; 3 — 3х240/416 В; 4 — розширений діапазон; 5 — 3х57,7/100 В
Облік активної енергії 1 — в одному напрямку |A+|+|A-|; 2 — в двох напрямках А+, А-
Індикатори магнітного/електромагнітного полів 0 — відсутні; М — магнітного поля; С — електромагнітного поля; МС — обидва
Реле та додаткові функції 0 — відсутній; 1 — релейний вивід; 2 — перемикач живлення
Другий додатковий інтерфейс 0 — відсутній; В — Bluetooth
Перший додатковий інтерфейс 0 — відсутній; 2 — RS-485; 8 — PLC DCSK; 9 — PLC G3; 3 — модульне виконання з оптичним портом
Струм та схема підключення P3 — пряме 5(120) A; P6 — пряме 5(80) A; T — трансформаторне 5(10) A
Облік енергії А — активна; AR — активна та реактивна
Примітка Третій додатковий інтерфейс RS-485 завжди присутній у лічильниках трансформаторного підключення
