TOPN-0,66
Вимірювальний трансформатор струму
Сертифікати та стандарти
Сертифікат компанії
- ISO 9001:2015 Система управління якістю. Що означає цей стандарт →
- ISO 14001:2015 Система екологічного менеджменту. Що означає цей стандарт →
- ISO 27001:2022 Система управління інформаційною безпекою. Що означає цей стандарт →
Особливості
- Прозора пломбована кришка
- Лазерне маркування корпусу
- Поворотна шина
Звʼязатися із менеджером
Запитання щодо товару: TOPN-0,66
Опис TOPN-0,66

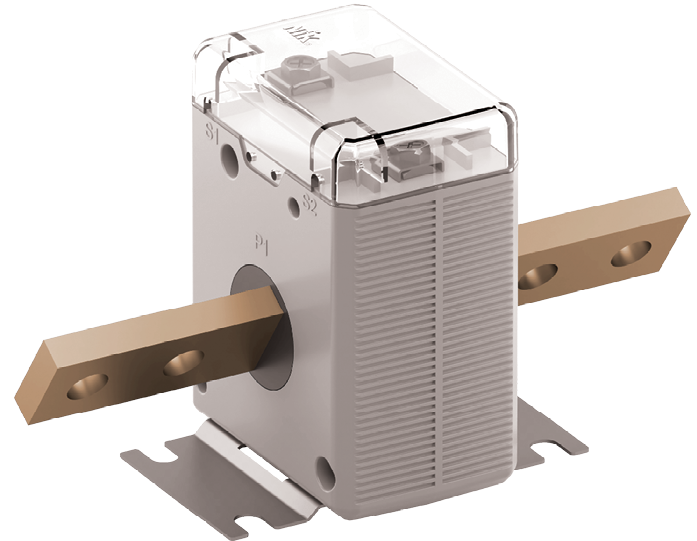

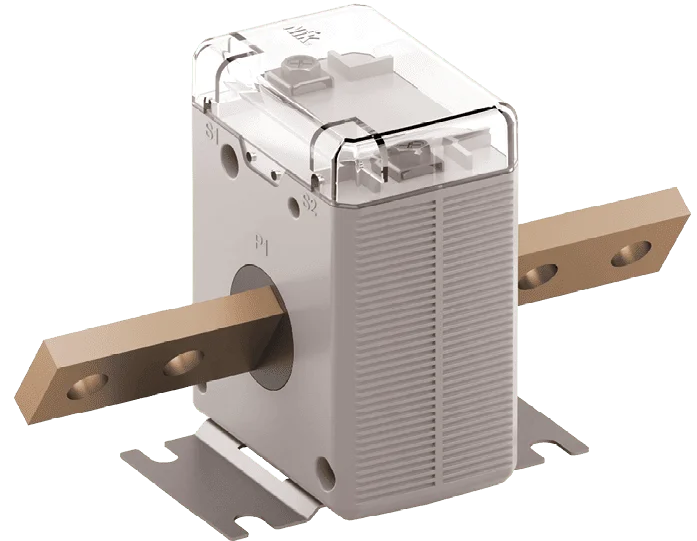

TOPN-0,66 — вимірювальний трансформатор струму, призначений для передачі сигналу вимірювальної інформації вимірювальним приладам і пристроям в установках змінного струму напругою до 0,66 кВ. Постачається в діапазоні номінальних первинних струмів від 100 до 600 А.
Технічні характеристики TOPN-0,66
| Номінальна напруга | 0,66 кВ |
|---|---|
| Найвища напруга обладнання | 0,72 кВ |
| Номінальний рівень ізоляції | 3 кВ |
| Номінальна первинна сила струму | 100 ... 600 А |
| Номінальна вторинна сила струму | 5 А |
| Номінальна частота напруги мережі | 50 Гц |
| Номінальне вторинне навантаження (cosφ=0,8) | 5 ВА |
| Клас точності | 0,5 S |
| Номінальний коефіцієнт безпеки приладів FS (не більше 5) | 5 |
| Термічний клас ізоляції | E |
| Міжповірочний інтервал | 16 років |
| Робочий діапазон температури | -45 ... +40 °C |
Розшифровка коду замовлення
Позначення моделі
TOPN-0,66.5.0,5S.XXX.УЗ
| Розряд коду | Можливі значення та їх розшифровка |
|---|---|
Номінальна первинна сила струму
|
100А; 150А; 200А; 250А; 300А; 400А; 500А; 600А (номінальна вторинна — завжди 5 А) |

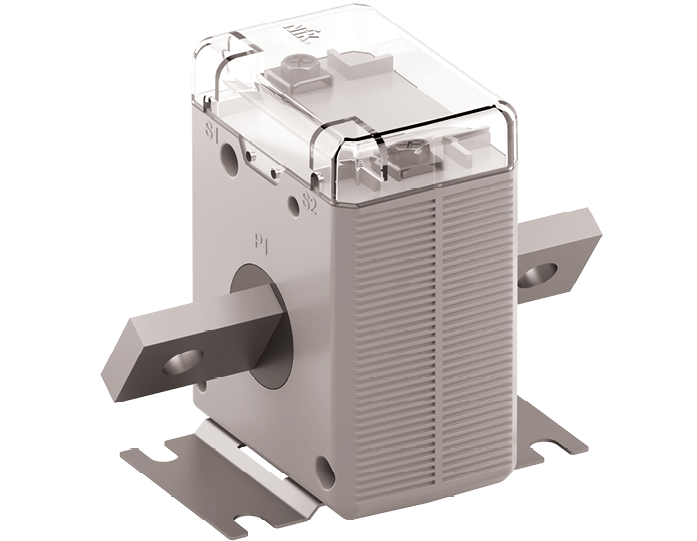

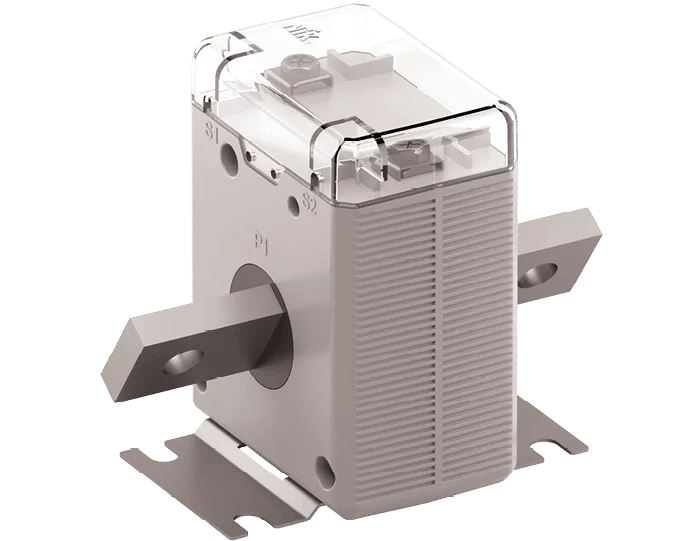

Товщина шини (алюміній, до 400А / мідь, 500–600А)
|
8 мм |
Вага без шини, не більше
|
0,7 кг (100–400А); 1 кг (500–600А) |
